通瑞变压器油单级真空滤油机框架式过滤设备ZJB-50ZX

当前位置：重庆通瑞过滤设备制造有限公司 > 产品中心 > ZJB变压器油滤油机 > 通瑞变压器油单级真空滤油机框架式过滤设备ZJB-50ZX

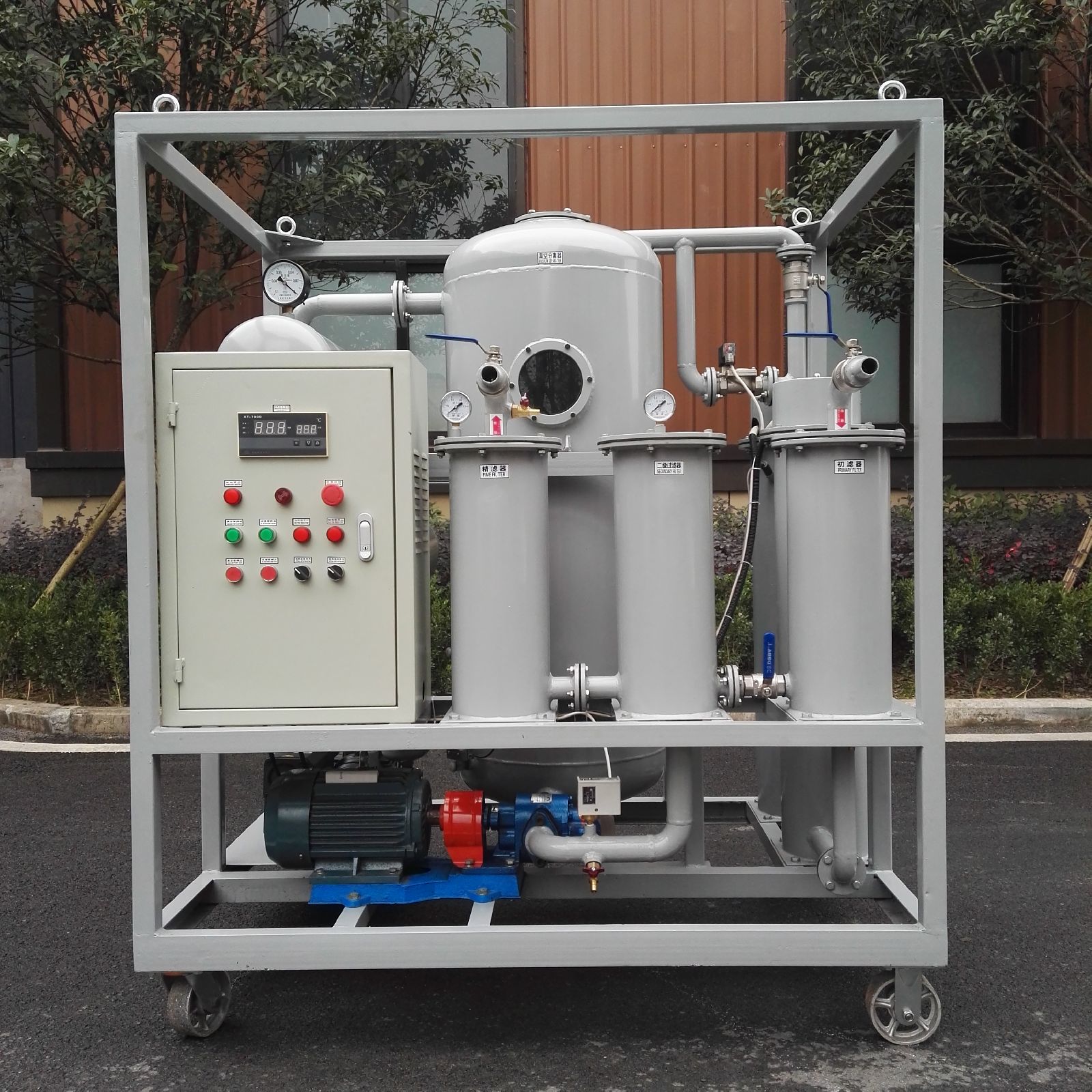

通瑞变压器油单级真空滤油机框架式过滤设备ZJB-50ZX

产品型号：

ZJB-50ZX

品牌：

通瑞

≧1 台
￥35000.00

所在地：

重庆

更新日期：

2026-02-11

详细信息

| 询价留言

品牌：通瑞	原理：真空过滤	样式：立式
适用对象：变压器油	型号：ZJB-50ZX	滤料类型：纤维
性能：精密过滤	额定流量：3 m3/h	工作压力：0.35 MPa
工作噪声：68 dB	进出口管径：25 mm	破乳化值：15 min
清洁度：8 NAS	外形尺寸：115010501700 mm	有效过滤面积：0.29 ㎡
整机功率：28 kw	外形尺寸：115010501700 mm	有效过滤面积：0.29 ㎡

变压器油单级真空滤油机框架式过滤设备结构组成：
由过滤系统、加热系统、真空系统、自动控制、保护系统、冷却系统等组成。
（1）、过滤系统：
本机采用渐进加密过滤设置。
（2）、加热系统：
加热系统由梯级加热器、温度控制器等部分组成；多组加热器既可单独使用，也可同时投入使用；加热器的启动由温度控制仪设置的温差控制；温度控制仪必须在真空泵和油泵同时运行的情况下才能启动，这样三方面联锁，既保证了加热器的安全运行，又防止了“死”油区的产生和油品的老化，还能实时监测加热系统的温度并控制加热器在一个设定的温度范围内工作；当加热器温度超过保护设置点时能自动切除加热器的运行，保障设备、油品和人员的安全。
（3）、真空系统：
真空系统由真空分离器、真空泵、冷凝冷却器等部分组成。利用气穴原理，油液在真空分离器中的接触面积扩大为原来的数百倍，而气穴系统又使油蒸发表面积不断增大，且蒸发界面不断更新，***大限度地增加了油在真空系统中的行程和静态水分挥发面积。
（4）、自动控制、保护系统：
自动控制系统由红外线传感器、电机、电磁阀、保护原件等部分组成。
1、启动真空泵，同时供油电磁阀自动开启；
2、当油温达到设置点时，温度控制仪发出信号加热器停止工作，反之加热投入工作；
3、加热器的启动和停止由温控仪、油泵和真空泵联锁控制（祥见上述“加热系统”）；当加热器温度超出设定值（出厂设置为60℃）加热器停止工作；
4、进油量由进油阀、旁通阀、电磁阀和红外线液位传感器和油泵形成自动控制；
1）当油液高于上红外线控制油位时，进油电磁阀自动关闭；当油液低于上红外线控制油位时，进油电磁阀自动延时打开；
2）设备运行中，当油液低于下红外线控制油位时，油泵自动停止，停止指示灯亮；当油液超过下红外线控制油位时，油泵自动启动，运行指示灯亮；
5、压力控制仪出厂压力保护控制点设置为0.3Mpa，及达到设置点整机停止工作，同时报警指示灯亮；
（5）、冷却系统：
真空分离器内蒸发出来的水汽及其它气体，在通过介质冷却后进入冷却器，还原成水被收集，而干燥气体被真空泵排出。
需要关于滤油机详细技术参数和净化指标的客户，请致电： .联系邹小姐。感谢您的关注与驻足。

变压器油单级真空滤油机框架式过滤设备用途：
变压器油单级真空滤油机是一种专门针对变压器油进行净化处理的电力行业专用设备。它的核心任务是去除油中的杂质、水分和气体，从而恢复或提升变压器油的绝缘性能。
简单来说，它的主要用途可以归纳为以下几个方面：
1. 油品净化与再生（核心功能）
这是它*基本也是*重要的用途。通过真空分离技术，它可以高效地去除变压器油中的有害物质：
除水脱气：利用水和油沸点不同的原理，在真空环境下使油中的水分和气体蒸发排出，解决油品受潮问题。
去除杂质：通过多级过滤系统（如初滤器、精滤芯），拦截油中的金属微粒、灰尘等固体杂质。
再生净化：对于轻度变质的变压器油，部分机型还配备硅胶净油系统，可以吸附酸值和胶质，使废油再生，达到合格油标准。
2. 电力设备的安装与检修
在变电站、电厂等现场，它扮演着不可或缺的角色：
现场滤油及补油：直接在变压器安装或运行现场进行油液过滤和补充，无需将油运回工厂，省时省力。
真空注油：在变压器安装或大修后，利用设备的真空系统对密封设备进行抽真空，然后注入净化后的热油，防止设备内部产生气泡，保证绝缘效果。
热油循环干燥：利用加热后的油在设备内部进行循环，带走设备内部的潮气，对受潮的变压器、互感器等进行干燥处理。
3. 保障设备安全运行
通过上述处理，该设备*终实现了以下保障作用：
提高绝缘强度：去除水分和气体后，显著提高变压器油的击穿电压，防止电气设备发生闪络或击穿事故。
延长设备寿命：净化后的油散热性能更好，且能防止油泥和酸性物质腐蚀设备内部构件。
ZJB系列绝缘油变压器油专用真空滤油机技术参数表：

指标名称		单位	ZJB-ZX10	ZJB-ZX20	ZJB-ZX30	ZJB-ZX50	ZJB-ZX100	ZJB-ZX150	ZJB-ZX200
处理能力		L/H	600	1200	1800	3000	6000	9000	12000
工作真空度		MPa	－0.065 ～－0.096
工作压力		MPa	≤ 0.3
极限真空		Pa	≤ 100
工作温度		℃	45～80
油击穿电压		kV	≥60
含杂质粒度		um	≤5
油中含水量		PPM	≤ 7
油中含气量		％	≤ 0.1
电源		V	380V /50Hz（并可根据用户要求定）
工作噪音		dB（A）	≤70
加热功率		kW	9	15	18	36	60	90	108
总功率		kW	11	17	20	40	64	95	113
进（出）口管径		mm	DN25	DN25	DN25	DN32	DN40	DN50	DN50
重量		kg	300	320	350	400	650	800	1000
外形尺寸	长	mm	1050	1100	1400	1500	1700	1750	1800
	宽	mm	750	800	900	1100	1200	1250	1400
	高	mm	1350	1350	1550	1650	1850	1900	2000

ZJB系列绝缘油变压器油专用净油滤油机安装及调试
1、安装
滤油机的各部件在出厂前都已经过调整试验，运到使用现场须检查各部份是否完好无损紧固件有无松动。
（1）、本机应安放在水平地面上，进油口接通油箱下部放油口，出油口接通油箱上部。
（2）、由于本机采用移动式，用户不需要另行设计安装基础，只需将本机移到油罐附近的平地上即可。
（3）、电源进线的选用，必须能承受本机的***大电流。
2、调试
（1）、连接好设备的进出油管，保证油罐到本机的油路畅通。
（2）、正确无误地接好电源线，确认进出油管连接牢固，电源进线相序正确，电源电压与设备相符，电控系统处于备用状态。
（3）、检查周围有无影响设备运行的因素，在确认一切正常后方可开机。
（4）、设备试运行：关闭各与外界相联的排污阀、取样阀及渗气阀，启动真空泵观察真空表的显示情况——真空度会绶慢上升，反之则应对电源进线换相即可；
